Facilities
設 備
Laser Cutting Machine
![アマダレーザー加工機](_src/82476431/id000015-07.jpg?v=1721630856007)

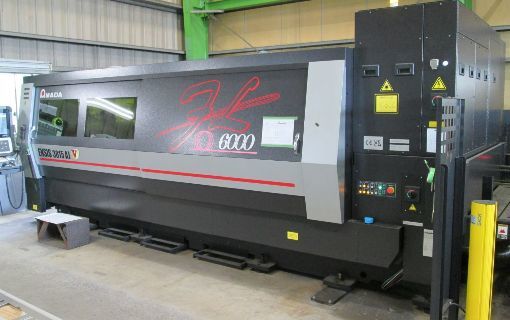

アマダ製レーザー切断機 ENSIS 3015AJ 2機
・アマダ製レーザー切断機 ENSIS 3015AJ (ファイバーレーザー 6kw)を2022年に2機導入致しました。
加工範囲:3,070 x 1,550mm
・その内の1機にはオートチェンジャー付き10段パレットを搭載。24時間操業による大幅な納期短縮が可能になりました 突発的な短納期案件も大同鋼材にお任せください。
![レーザー加工機2号機の10段パレット](_src/82476459/img_0471.jpg?v=1721630856007)

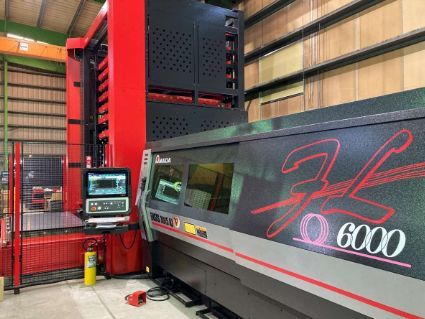

2号機と10段パレット
加 工 範 囲
< 鉄 >
材 質 | 加工厚さ |
---|---|
SS400 | 1.6t~19t |
SPCC | 0.3t~3.2t |
ボ ン デ | 1t~3.2t |
酸 洗 | 1.6t~6t |
亜 鉛 | 1t~4.5t |
< SUS304 >
材 質 | 加工厚さ |
---|---|
NO1 | 3t~16t |
2B | 0.3t~6t |
片研#400 | 1t~3t |
片面ヘアライン | 1t~3t |
CSP(バネ材) | 0.1t~0.2t |
レーザー切断中
![レーザー加工CAD](_src/82476416/pattern.jpg?v=1721630856007)

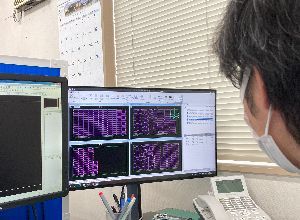

CAD/CAM情報
・受入CADフォーマット:DXF
・使用しているCAD/CAMソフト
・使用しているCAD/CAMソフト
SheetPartner (株式会社テイクソフト)
VPSS 3i BLANK(株式会社アマダ)
SUS304 以外にSUS316、SUS316Lの在庫が一部ご用意しています。
また、アルミ・銅・真鍮等も対応可能ですので、是非お問い合せ下さい。
レーザー切断製品の実績
![レーザー加工製品①](_src/82476423/p_07_1.jpg?v=1721630856007)
SS400
型切 3.2t x 76 x 531
型切 3.2t x 76 x 531
![レーザー加工の文字切り抜き②](_src/82476446/p_07_1.jpg?v=1721630856007)

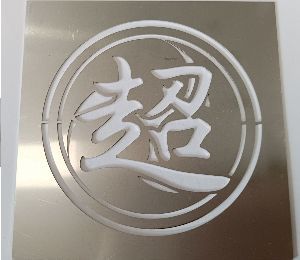

SUS304
文字抜き板 0.5t x 120 x 120
文字抜き板 0.5t x 120 x 120
![レーザー加工製品③](_src/82476448/img_0701small.jpg?v=1721630856007)

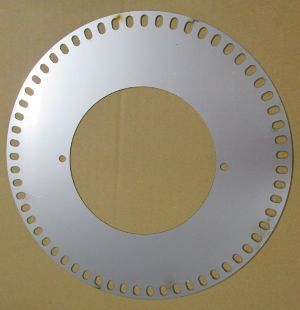

SUS304
0.5t
Bending Machine
![高機能プレスブレーキ](_src/82476414/vendor_p_06.jpg?v=1721630856007)
![高機能プレスブレーキ](_src/82476441/vendor_p_06.jpg?v=1721630856007)
230tベンダー
トルンプ製 TruBend 5230
性能
- 加工能力 2300KN
- 曲げ長さ 3,050mm
- 最大ストローク 445mm
- オープンハイト 615mm
加工板厚
SS | 0.8~12mm |
---|---|
ステンレス | 0.8~12mm |
加工板厚
0.8~6mm | 3,050mm |
---|---|
9.0~12mm | 1,000mm |
★特徴★
・板厚 12tまで加工可能
・長さ 3,050mmまで加工可能。
鉄・ステンレスともに高精度の曲げ加工が可能です。
レーザー切断と一緒にお問い合わせ下さい。
ベンダーの製作実績
![ステンレス曲げ①](_src/82476442/p_07_1.jpg?v=1721630856007)
![ステンレス曲げ②](_src/82476444/p_07_2.jpg?v=1721630856007)
ステンレス
板厚 3.0 切断・曲げ加工
板厚 3.0 切断・曲げ加工
![SUSレーザー](_src/82476427/p_08_1.jpg?v=1721630856007)
![susレーザー](_src/82476429/p_08_2.jpg?v=1721630856007)
ステンレス
板厚 2.0 切断・曲げ加工
板厚 2.0 切断・曲げ加工
![レーザー鉄切断・曲げ加工](_src/82476425/p_09.jpg?v=1721630856007)
鉄
板厚 6.0 切断・曲げ加工
